제품 상세정보
원래 장소: 중국
브랜드 이름: Brans
인증: CNAS
모델 번호: WL-117
문서: WL-117 Single Point Load Ce...NS.pdf
지불과 운송 용어
최소 주문 수량: 1
배달 시간: 5-7 근무일
지불 조건: T/T, 서부 동맹, L/C
공급 능력: 8000pcs/월
제품의 재료: |
알루미늄 합금 |
제품 용량: |
50/100/150/200/250/300/400/500kg |
종합 오차: |
0.015%FS |
보호: |
IP65(업그레이드 가능) |
병행 사용: |
좋은 출력 일관성 |
케이블: |
Φ5×3000mm(맞춤형) |
안전한 과부하: |
150%F.S. |
정격 출력: |
2.0±0.05mV/V |
대략 짓누르세요: |
0.6kg |
맞춤형: |
맞춤형 |
제품의 재료: |
알루미늄 합금 |
제품 용량: |
50/100/150/200/250/300/400/500kg |
종합 오차: |
0.015%FS |
보호: |
IP65(업그레이드 가능) |
병행 사용: |
좋은 출력 일관성 |
케이블: |
Φ5×3000mm(맞춤형) |
안전한 과부하: |
150%F.S. |
정격 출력: |
2.0±0.05mV/V |
대략 짓누르세요: |
0.6kg |
맞춤형: |
맞춤형 |
특징 및 응용
WL-117는 고강도 알루미늄 합금으로 만들어진 단일 포인트 로드 셀이며, 50kg에서 500kg까지의 넓은 용량 범위를 커버합니다.이 단일 포인트 로드 셀은 선택적 C3 또는 C4 정밀도 등급을 지원하고 우수한 등급 출력 일관성을 특징, 더 큰 무게 플랫폼에 대해 여러 단위를 병렬로 사용할 수 있습니다. 케이블 길이 및 다른 옵션은 특정 설치 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.
이 단점 부하 셀은 0.015%F.S., 0.02%F.S.의 비선형성과 0.015%F.S.의 반복성을 달성합니다.단열 저항이 ≥5000MΩ/100VDC5 ~ 15 VDC의 권장 흥분과 함께,이 센서는 중량에서 높은 용량 애플리케이션에 안정적이고 반복 가능한 측정을 제공합니다.
WL-117는 IP65 보호를 표준으로 제공하며, 사용자 정의 가능한 더 높은 등급이 제공됩니다. 그것은 -30 ° C에서 70 ° C의 넓은 온도 범위에서 0.6 ~ 0의 명목 이동과 함께 작동합니다.부하에 따라 9mm. 표준 케이블은 Φ5mm × 3000mm이며 사용자 정의 길이도 주문할 수 있습니다. 안전 과부하는 150% F.S.이며, 경우에 따라 과부하 사건의 경우 신뢰할 수있는 성능을 보장합니다.
전형적인 적용:
뱅크 비자: 품질 관리 및 배치를 위해 테이블 위 무게
가격 스케일: 합법적인 거래 옵션을 가진 소매 가격 계산 시스템
호퍼와 탱크 무게: 대량물질 수치를 모니터링
컨베이어 벨트 비자: 무중량 고체에 대한 연속적인 이동 무게
체크 웨이저: 고속선에서 패키지 무게를 확인
병렬 멀티 센서 플랫폼: 바닥 척도 및 큰 산업 무게대
사양:
| 용량 | 50/100/150/200/250/300/400/ 500kg |
|---|---|
| 정량 출력 |
20.0±0.05mV/V |
| 정확도 클래스 | C3 |
| 조합 오류 | ±0.015% F.S. |
| 제로 잔액 | ±0.02mV/V |
| 비선형성 | ±0.02% F.S. |
| 히스테레시스 | ±0.017% F.S. |
| 반복 가능성 | ±0.015% F.S. |
| 감수성에 대한 온도 효과 | ±0.008%F.S./10°C |
| 0에 온도 효과 | ±0.0125% F.S./10°C |
| 입력 저항 | 380±10Ω |
| 출력 저항 | 350±5Ω |
| 단열 저항 | ≥5000MΩ/100VDC |
| 권장 흥분 | 5-15VDC |
| 보상된 온도 범위 | -10~40°C |
| 작동 온도 범위 | -30~70°C |
| 안전 과부하 | 150% F.S. |
| 최종 과부하 | 200% F.S |
| IP 클래스 | IP65 (개정 가능) |
| 케이블 크기 | Φ5×3000mm (개인 조정 가능) |
| 소재 | 알루미늄 합금 |
| 명목 이동량 | 00.6~0.9mm |

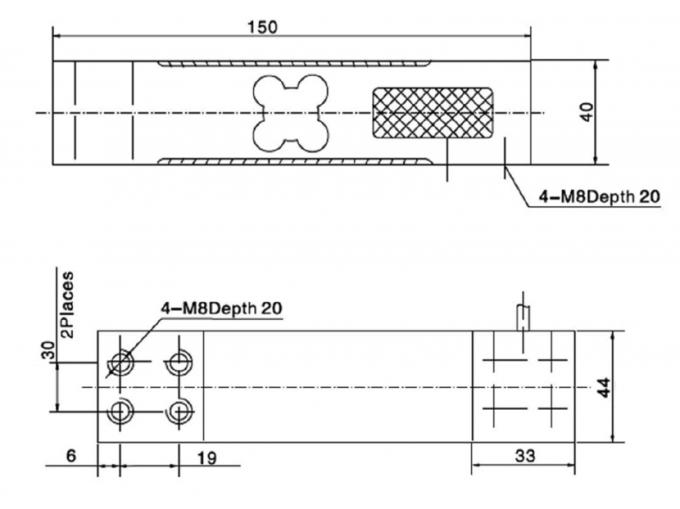

크기 (MM):

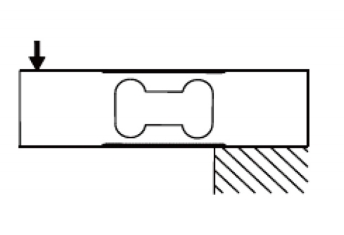

부하 방향:

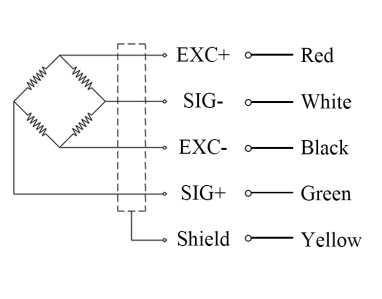

배선:
로드 셀 포장 및 운송 표준
브랜스에서는 엄격한 포장 프로토콜을 적용하여
1다층 보호 포장
• 1차 보호: 각 단위 는 수분 에 저항 하는 장막 필름 으로 진공 밀폐 되어 있다
• 2차 구부리기: 부하 세포의 윤곽에 맞게 고밀도 EPS 폼을 형성
• 제3급 안전: 강화 된 이중 벽 유선 컨테이너
2첨단 충격 완화 시스템
• PE 거품 포장으로 다자 축 진동 완화
• 모든 민감한 부품에 대한 가장자리 보호 장치
• ISTA 표준에 따라 "약약한" 및 "이쪽 위쪽" 라벨
3안전한 통행 보장
• 회사 로고 를 새긴 안전 테이프
• QR 추적 기능이 있는 바코드 배송 라벨
• 화물 확인을 위해 발송 시 인증 된 무게
4프리미엄 물류 네트워크
• DHL/FedEx/UPS와 협력하여 글로벌 커버리지를 제공합니다.
• SMS/e-mail을 통해 실시간 추적 업데이트
• 우리 물류 팀의 24/7 배송 모니터링
배달 후 프로토콜:
• 48 시간 내 검사 를 권장 한다
• 손해배상청구에는 원래 포장 사진이 포함되어야 합니다.
